PITE3836接地混线故障查找仪
PITE3836接地混线故障查找仪能快速查找电气线路中的接地、混线等故障，对绝缘状态不好的“虚接地”（虚地电阻可达一兆欧）同样能迅速查找。
产品说明书：
安装使用指导：
产品推荐：
- 设计特点
- 产品功能
- 技术参数
- 相关文章及案例
PITE3836接地混线故障查找仪设计特点
1、专利的测试技术，适用于解决1MΩ以上的接地、混线故障；
2、采用数字信号处理技术，可以检测线路的接地电阻和分布电容；
3、可以指示接地信号电流方向，快速查找接地短路故障点；
4、同时检测线路泄露电流的大小和相位，根据接地故障点前后泄露电流的大小及相位骤变，定位故障点快速准确；
5、专用的滤波芯片，可滤除测试信号以外的其他频率的干扰信号，适用于强干扰的现场；
6、使用方便，可在设备不停电，不甩线，不解线把的情况下实现各项功能；
7、定位信号频率低，最低仅为0.5Hz，消除容性接地的假象。
1、专利的测试技术，适用于解决1MΩ以上的接地、混线故障；
2、采用数字信号处理技术，可以检测线路的接地电阻和分布电容；
3、可以指示接地信号电流方向，快速查找接地短路故障点；
4、同时检测线路泄露电流的大小和相位，根据接地故障点前后泄露电流的大小及相位骤变，定位故障点快速准确；
5、专用的滤波芯片，可滤除测试信号以外的其他频率的干扰信号，适用于强干扰的现场；
6、使用方便，可在设备不停电，不甩线，不解线把的情况下实现各项功能；
7、定位信号频率低，最低仅为0.5Hz，消除容性接地的假象。
PITE3836接地混线故障查找仪产品功能

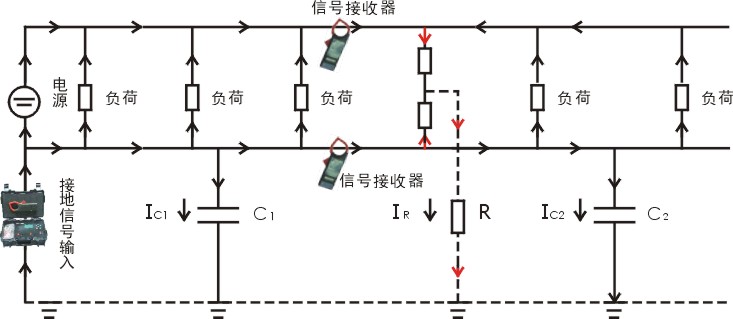

1、接地查找：专业解决1MΩ以下高阻接地、混线故障，具有泄漏电流方向指示功能，可以在设备不停电、不甩线、不解线把的情况下，快速查找定位故障点。 主机输出电压、输出电流、信号频率可现场设置：适用于不同电压等级、分布电容大小不同的各类交直流线路。 主机输出电流可自动控制，不会造成线路上继电器误动作。
2、纹波分析：具有频谱分析功能，可以分析线路中工作电流信号或干扰信号的频谱，测试时可以避开干扰信号的频率，以提高接地查找的准确性，防止干扰信号对接地查找的影响。
3、数字示波器：数字示波器功能用来查看记录检测信号的波形。
4、数据管理：在本仪表上可直接查询以前存储的绝缘测试数据，并可以选择查询条件实现快速查询。
1、接地查找：专业解决1MΩ以下高阻接地、混线故障，具有泄漏电流方向指示功能，可以在设备不停电、不甩线、不解线把的情况下，快速查找定位故障点。 主机输出电压、输出电流、信号频率可现场设置：适用于不同电压等级、分布电容大小不同的各类交直流线路。 主机输出电流可自动控制，不会造成线路上继电器误动作。
2、纹波分析：具有频谱分析功能，可以分析线路中工作电流信号或干扰信号的频谱，测试时可以避开干扰信号的频率，以提高接地查找的准确性，防止干扰信号对接地查找的影响。
3、数字示波器：数字示波器功能用来查看记录检测信号的波形。
4、数据管理：在本仪表上可直接查询以前存储的绝缘测试数据，并可以选择查询条件实现快速查询。
PITE3836接地混线故障查找仪技术参数
|
项目 |
PITE3836 |
| 输 出 电 压 |
24V~500V |
| 输 出 频 率 |
0.5Hz~325Hz |
|
接地查找灵敏度 |
≤1.5MΩ |
|
交/直流电路漏电流检测灵敏度 |
≥0.5mA |
|
工 频 抑 制 |
100dB |
|
输出电流限制 |
有 |
|
接地电阻测量 |
有 |
|
分布电容测量 |
有 |
|
电流方向指示 |
有 |
|
电流相位测量 |
有 |
|
频 谱 分 析 |
有 |
|
示 波 器 功 能 |
有 |
| 功 率 消 耗 |
连续工作不小于4小时 |
| 供 电 |
电池+外接电源 |
| 工 作 温 度 |
-10℃~55℃ |
