直流电源、UPS检测_PITE3960直流电源综合测试仪

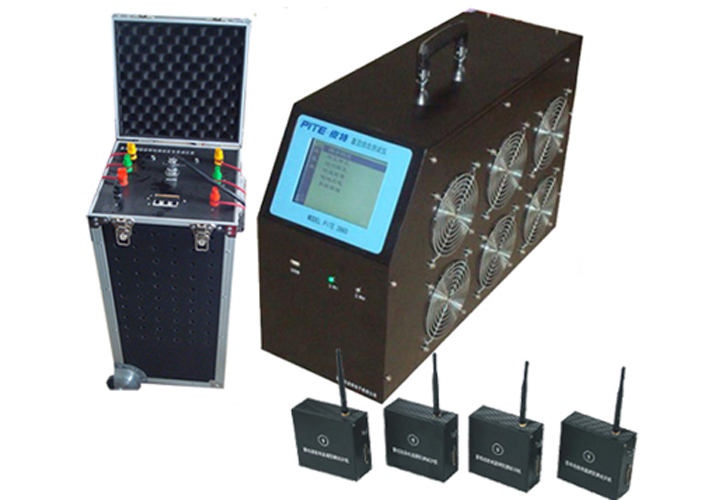

PITE3960直流电源综合测试仪，是根据国家关于《电力系统用蓄电池直流电源装置运行与维护技术规程》的相关要求而设计出，可实现对不同容量充电机及蓄电池组容量的检测和试验，并能准确可靠测试出变电站直流电源系统的稳压精度、稳流精度、纹波系数等参数。同时配备直流电源综合测试仪数据分析软件，对上传至计算机的测量数据进行各种分析。

产品推荐：

PITE3961充电机特性测试仪

设计特点
产品功能
技术参数
相关文章及案例

PITE3960直流电源综合测试仪设计特点
● 采用大屏幕液晶屏显示，全中文界面，触摸方式操作，使用简便。
● 全自动测试：仅需依据充电机技术指标设置相关测试参数，装置就可全自动完成交流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。
● 可自动在线实时检测、记录单节或整组电池的电压。
● 具有自动测试保护功能：当在测试过程当中，检测到整组或者单体电池异常时，则自动终止测试，防止对电池造成过放电，完全避免对设备造成冲击；也可根据需要人为终止正在进行的测试过程。
● 可将数据传入计算机，进行入库管理，可以进行长期历史数据保存和分析。

PITE3960直流电源综合测试仪产品功能
● 综合测试功能：综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压、并计算出稳压精度、稳流精度、稳压纹波系数和稳流纹波系数。
● 稳压精度测量功能：交流输入电压在额定电压±10%范围内变化，负荷电流在0～100％额定值变化时，直流输出电压在调整范围内的任一数值时其稳压精度。
● 稳流精度测量功能：交流输入电压在额定电压±10%范围内变化，输出电流在20％～100％额定值的任一数值，充电电压在规定的调整范围内变化时其稳流精度。
● 纹波精度测量功能：充电装置输出的直流电压中，脉动量峰值与谷值之差的一半，与直流输出电压平均值之比，计算出稳压纹波系数和稳流纹波系数。
● 蓄电池放电功能：数字化控制恒流放电，自动实现实时监测单节和整组蓄电池的电压，蓄电池放电显示测量直流电流、测量直流电压和放电时间，并计算出放电容量。
● 在线监测放电功能：可以实时通过无线通信监测，记录单节或整组蓄电池的电压，并在PC机上实时曲线和柱状图显示。
● 自动保护功能：可通过设定蓄电池组和单体电池最低保护电压、放电容量、放电时间四种门限报警而实现自动保护。
● 数据分析功能：可通过PC机软件，对测量数据进行系统分析。

PITE3960直流电源综合测试仪技术参数

项目	主机规格			调压器
项目	48V50A	110/220V50A	110V80A/220V50A	项目	参数
负载电流	0~150A	0~50A	110V:0~80A 220V:0~50A	额定功率	15KVA
适用电压等级	48V	110V/220V	110V/220V	输入电压	380V+10%
尺寸（mm）	415x180x310	500x360x420	500x360x420	输出电压	300~450V
重量	9kg	15kg	15kg	额定电流	20A
直流电压测量	10~60V	110V:98~121V 220V:176~275V		体积（mm）	260x350x600
精度	电压：±0.5% 电流：±0.5%			重量	18kg
纹波系数	0.01%~10%±0.02%
内存	128Mbit
供电电源	Ac220±10%
无线传输距离	空旷环境下100m内
工作环境	温度：-5℃~50℃ 湿度：5%~90%
可根据用户需求，定制不同电压、电流等级的设备
